Уклон крыши: градусы и проценты
Уклон — это не высота конька сама по себе, а наклон ската к горизонтали. Его обычно указывают в градусах или процентах. Проценты показывают, сколько сантиметров скат поднимается на каждый метр горизонтальной проекции: например, уклон 20% означает подъём на 20 см на 1 м по горизонтали.
Градусы и проценты не совпадают численно. Угол 20° заметно круче уклона 20%: последний составляет примерно 11,3°. Это частая причина ошибок при чтении таблиц и инструкций к кровельным материалам. В СП 17.13330.2017 значения в процентах и градусах приведены рядом, причём углы округлены до целых.
Для быстрой проверки перевода можно пользоваться ориентировочными значениями ниже. Это именно перевод процента в угол, а не рекомендуемый уклон конкретной кровли.
| Уклон, % | Угол, примерно |
|---|---|
| 10% | 5,7° |
| 20% | 11,3° |
| 30% | 16,7° |
| 40% | 21,8° |
| 50% | 26,6° |
Формулы расчёта для скатной крыши
Обозначим вертикальный подъём ската как H, а горизонтальную проекцию — как L. Тогда уклон в процентах равен (H ÷ L) × 100. Угол ската α = arctan(H ÷ L). Если известен угол, высоту подъёма находят обратным расчётом: H = L × tan(α).
Для симметричной двускатной крыши L — половина расстояния между линиями опирания стропил. Для односкатной крыши L — горизонтальное расстояние между верхней и нижней опорами. У сложной крыши каждую плоскость считают отдельно; для ломаного мансардного ската отдельно проверяют нижнюю и верхнюю части.
- Сначала переведите все размеры в одну единицу: например, метры.
- Измеряйте высоту от линии опирания ската до конька, а не от пола или земли.
- Берите горизонтальную проекцию, а не длину стропила по наклонной.
- Карнизный свес не включайте в L, если считаете основной скат от линии опирания.
Пример расчёта для дома шириной 8 метров
Предположим, расстояние между линиями опирания стропил — 8 м, а крыша симметричная. Горизонтальная проекция одного ската L = 8 ÷ 2 = 4 м. Если конёк выше линии опирания на 1,6 м, уклон равен (1,6 ÷ 4) × 100 = 40%. Угол — arctan(0,4), то есть около 21,8°.
В таблице 4.1 СП 17.13330.2017 для цементно-песчаной и керамической черепицы указан минимум 40% (22°). Расчётный пример находится примерно на этой границе, поэтому в рабочем проекте нельзя округлять результат вниз: следует заложить запас и сверить точное значение с документацией выбранной черепицы. Для металлической профилированной кровли минимальное значение в таблице ниже, но паспорт конкретного продукта может устанавливать более крутой скат.
| Расчётный шаг | Результат |
|---|---|
| Половина пролёта: 8 ÷ 2 | 4 м |
| Уклон: 1,6 ÷ 4 × 100 | 40% |
| Угол: arctan(1,6 ÷ 4) | около 21,8° |
Минимальный уклон зависит от кровельного покрытия
Таблица 4.1 СП 17.13330.2017 задаёт уклон по конкретному виду водоизоляционного слоя или материала. В распространённых категориях указаны такие ориентиры:
- Таблица норматива не заменяет инструкцию к конкретному продукту. Проверьте допустимый диапазон уклонов и требования к основанию, нахлёстам, подкладочному ковру и крепежу.
- Не путайте металлочерепицу с любым металлическим листом: в СП для профилированных листов и листовых металлических материалов предусмотрены разные строки.
- Для плоской кровли важно не только среднее значение, но и фактические уклоны к воронкам, ендовам и водостокам. Просадки и неровности могут образовать застой воды.
| Покрытие по СП 17 | Минимальный уклон по таблице 4.1 |
|---|---|
| Металлические профилированные листы, включая металлочерепицу | 20% (около 12°) |
| Битумная черепица | 20% (около 12°) |
| Цементно-песчаная, керамическая и полимерцементная черепица | 40% (около 22°) |
| Хризотилцементные и битумные волнистые листы | 20% (около 12°) |
| Цементно-волокнистые волнистые листы | 36% (около 20°) |
| Рулонные и мастичные системы для плоской кровли | значение зависит от типа ковра и конструкции; для ряда систем — от 1,5% |
Почему нельзя выбирать угол только по снегу
Более крутой скат может облегчить сход снега, но это не означает, что несущую конструкцию можно рассчитывать по упрощённому правилу. Нормативная снеговая нагрузка зависит от района строительства, формы и схемы крыши, заносов у перепадов высот и других условий. Ветровое воздействие тоже учитывают отдельно; оно зависит от района, высоты и конфигурации здания.
Сечение и шаг стропил, опоры, соединения и крепление покрытия подбирают расчётом на сочетания нагрузок, а не по одному только углу. СП 17 отсылает к СП 20.13330.2016 для расчёта нагрузок на конструкции. Если меняются уклон, пролёт или кровельное покрытие, проектировщик должен перепроверить несущую схему.
Как уклон влияет на конструкцию и стоимость
При небольшом уклоне обычно компактнее подкровельное пространство, но к водонепроницаемости, герметизации стыков и отводу воды требования особенно чувствительны. Для некоторых покрытий низкий скат вообще не допускается. В сложных местах — ендовах, примыканиях и проходах труб — важно заранее предусмотреть совместимые узлы.
С увеличением угла возрастает длина стропил и площадь поверхности скатов относительно плана дома. Могут измениться высота конька, полезный объём мансарды, ветровая нагрузка, количество материала и условия обслуживания. Сход снега становится вероятнее, поэтому проверяют его безопасный отвод и необходимость снегозадержателей.
Сравнивая варианты, оценивайте не только стоимость покрытия на квадратный метр. Учитывайте обрешётку или сплошной настил, подкровельные слои, крепёж, доборные элементы, водостоки, утепление и работы на высоте.
Как проверить уклон до заказа кровли
Если крыша уже спроектирована, запросите у проектировщика уклон каждого ската в градусах и процентах, а также отметки высот и длины проекций. Для нового дома проверьте, что выбранное покрытие допускается при таком уклоне и что проект учитывает ендовы, проходы, карнизы, вентиляцию и водоотведение.

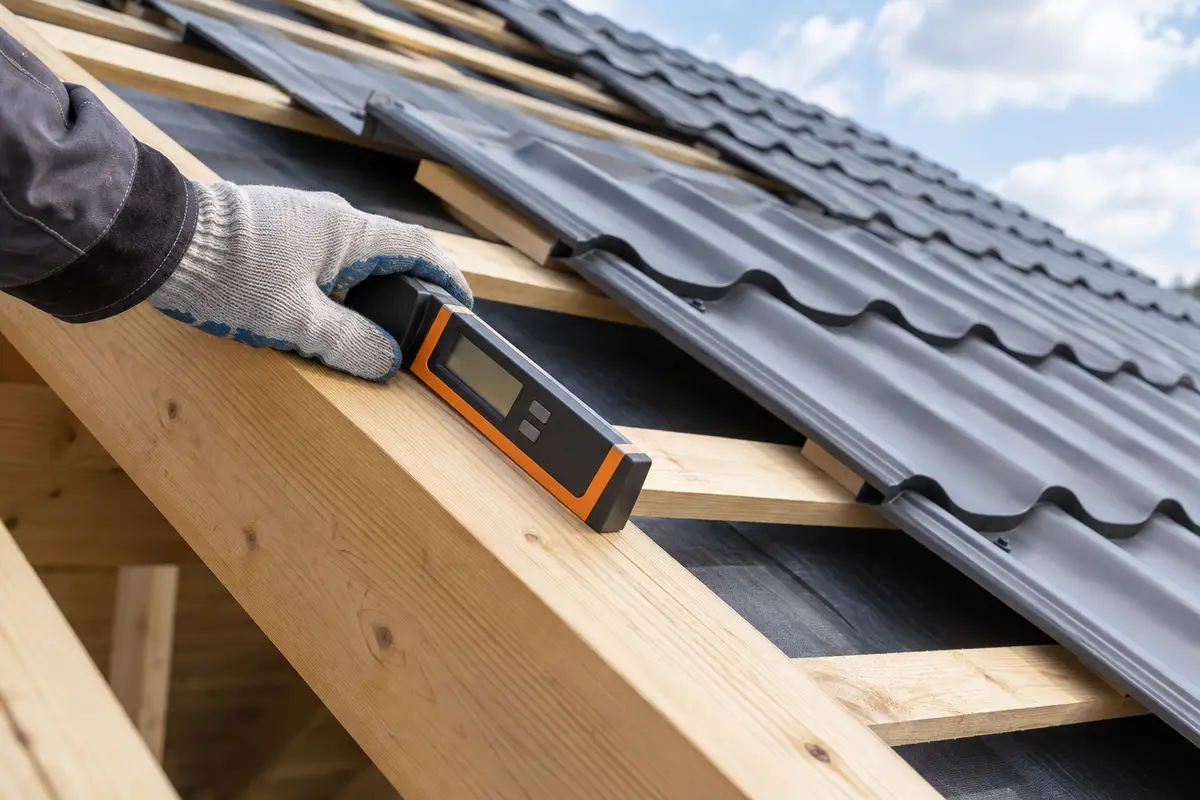

На существующей крыше угол можно определить инклинометром, установленным вдоль ската. Альтернативно измеряют вертикальный подъём и горизонтальное расстояние в доступном чердаке. Не поднимайтесь на кровлю ради замера без оборудования и безопасного доступа: для простой проверки обычно достаточно чердака или проектных чертежей.
До утверждения решения пройдите короткую последовательность: выберите систему покрытия; проверьте нормативный и продуктовый минимум; задайте архитектурную высоту конька; рассчитайте снеговые и ветровые нагрузки; увяжите конструкцию с водоотводом и планировкой мансарды. Для сравнения самих конструкций пригодится статья «Плоская или скатная крыша: как выбрать для частного дома».
Сравнить плоскую и скатную крышу Посмотреть тему «Скатные и плоские крыши»
Ошибки при расчёте уклона
Самые частые ошибки — подменять градусы процентами, брать полную ширину дома вместо половины пролёта для двускатной крыши и считать по длине стропила. Ещё одна ошибка — выбирать «универсальный угол» из статьи или совета продавца без сверки с типом покрытия и проектом.
Проверьте также, не находится ли результат ровно на минимальной границе. Строительные допуски, прогибы, проектные отметки и округление могут уменьшить фактический уклон. В СП предусмотрено обеспечение проектного уклона с учётом деформаций; проектировщик должен учитывать это в несущей конструкции и слоях кровли.
Частые вопросы
Как перевести уклон из процентов в градусы?
Угол α = arctan(x ÷ 100), где x — уклон в процентах. Например, 20% — это около 11,3°, а 30% — около 16,7°. Обратная формула: уклон в процентах = 100 × tan(α).
Как рассчитать уклон односкатной крыши?
Разделите разницу высот верхней и нижней опор на горизонтальное расстояние между ними. Для процентов умножьте результат на 100; для градусов возьмите арктангенс отношения высоты к расстоянию.
Можно ли увеличить уклон после монтажа стропил?
Изменение уклона меняет высоту опор и усилия в конструкции, а иногда требует новых стропил, соединений и узлов крепления. Переделывать крышу без пересчёта проекта нельзя.
Минимального уклона из СП достаточно для любого бренда покрытия?
Не обязательно. Проверьте паспорт и инструкцию именно выбранной кровельной системы. Если изготовитель задаёт больший минимум или дополнительные требования к основанию и слоям, проект должен их учитывать.
Уменьшается ли снеговая нагрузка на крышу при большем уклоне?
Не по универсальному правилу. Нагрузку определяют по действующим нормам с учётом района строительства, геометрии здания и возможных снеговых мешков. Расчёт выполняют для конкретного проекта.
Материал носит справочный характер. Условия работ, допустимые слои и сроки проверяйте по проекту и инструкции производителя.
